Коромысла

Нужна позиция из этого раздела? Пришлите марку и количество — перезвоним с ценой и сроками.

Коромысла двухцепные типа К2 с одной точкой крепления предназначены для присоединения к одноцепным изолирующим подвескам двух проводов фазы на линиях электропередачи. Коромысла двухцепные соответствуют требованиям ТУ 3449-112-00111120

Коромысла двухцепные типа К2

Коромысло двухцепное К2-7-1С (вариант обозначения К 2-7-1С) Коромысла двухцепные типа К2

Марка коромысла	Размеры, мм				Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	B	C	H	D	Разрушающая нагрузка, кН	Масса, кг
К2-7-1С	16	120	70	17	70	1,5
К2-12-2	22	150	60	23	120	2,5

Коромысла универсальные типа 2КУ

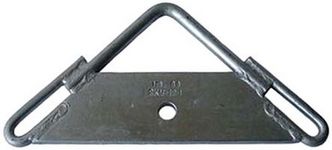

Коромысло универсальное 2КУ-12-1 (вариант обозначения 2КУ12-1) Коромысла универсальные типа 2КУ

Коромысла универсальные типа 2КУ применяются для комплектования двухцепных изолирующих подвесок и крепления двух проводов фазы к изолирующим подвескам на линиях электропередачи. Коромысла универсальные 2КУ соответствуют требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм					Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	B	L	R	d	H	Разрушающая нагрузка, кН	Масса, кг
2КУ-12-2	20	600	10	30	315	117	11,7
2КУ-12-1	20	400	10	23	190	120	4,4
2КУ-30-1	30	450	15	34	213	300	8,6
2КУ-45-1	36	400	18	42	213	183	10,7
2КУ-90-1А	48	450	24	34	145	900	25
2КУ-135-1	60	600	26	—	340	1350	48

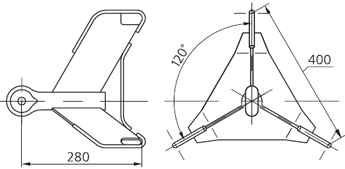

Коромысло универсальное лучевое ЗКУ-16-1

Коромысло универсальное лучевое ЗКУ-16-1 (вариант обозначения 3КУ16-1)

Коромысло универсальное лучевое типа 3КУ-16-1 применяется для крепления трех проводов к изолирующей подвеске. Обеспечивают соединение цепного типа. Разрушающая нагрузка 160 кН. Масса 0,9 кг. Соответствует требованиям ТУ 3449-112-00111120-95.

Коромысло универсальное лучевое 5КУ-60-1

Коромысло универсальное лучевое 5КУ-60-1 (вариант обозначения 5КУ60-1)

Коромысло универсальное лучевое типа 5КУ-60-1 применяется для крепления пяти проводов фазы к изолирующим подвескам на линиях электропередачи. Разрушающая нагрузка 600 кН. Масса 76 кг. Коромысла универсальные соответствуют требованиям ТУ 3449-112-00111120-95.

Коромысло универсальное лучевое 8КУ-53-1

Коромысло универсальное лучевое 8КУ-53-1 (вариант обозначения 8КУ53-1)

Коромысла универсальные лучевое типа 8КУ-53-1 применяется для крепления восьми проводов фазы к изолирующим подвескам на линиях электропередачи. Разрушающая нагрузка 530 кН. Масса 66,8 кг. Коромысла универсальные соответствуют требованиям ТУ 3449-112-00111120-95.

Коромысла двухцепные типа 2КД

Коромысло двухцепное 2КД-7-1С (вариант обозначения 2КД7-1С) Коромысла двухцепные типа 2КД

Коромысла двухцепные типа 2КД с одной точкой крепления предназначены для присоединения к одноцепным изолирующим подвескам двух проводов фазы на линиях электропередачи. Коромысла двухцепные соответствуют требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм				Разрушающая нагрузка, кН	Масса,кг
Марка коромысла	C	H	B	d	Разрушающая нагрузка, кН	Масса,кг
2КД-7-1С	120	70	17	16	70	1,46
2КД-12-1С	800	175	23	22	120	21,7

Коромысла двухцепные типа 2КД2

Коромысло двухцепное 2КД2-240-1 (вариант обозначения 2КД 2-240-1) Коромысла двухцепные типа 2КД2

Коромысла двухцепные типа 2КД2 с двумя точками крепления применяются в изолирующих подвесках на линиях электропередачи. Коромысла соответствуют требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм			Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	C	C₁	H	Разрушающая нагрузка, кН	Масса, кг
2КД2-240-1	2700	600	2760	2158	429
2КД2-240-2	1200	600	2953	2158	375
2КД2-240-3	2700	960	2825	2158	436

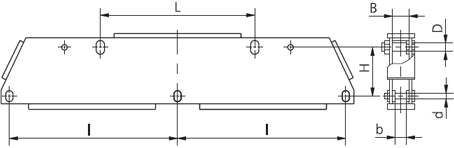

Коромысла трехцепные двухреберные типа 3КД2

Коромысло трехцепное двухреберное 3КД2-60-1 (вариант обозначения 3КД 2-60-1) Коромысла трехцепные двухреберные типа 3КД2

Коромысла трехцепные двухреберные типа 3КД2 с двумя точками крепления применяются в изолирующих подвесках на линиях электропередачи. Коромысла соответствуют требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм							Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	L	l	H	B	b	D	d	Разрушающая нагрузка, кН	Масса, кг
3КД2-60-1	600	450	160	38	29	36	45	600	56,5
3КД2-120-1	1500	900	250	47	42	45	40	1200	213
3КД2-180-1	1200	1350	350	58	47	48	45	1800	457,1

Коромысло однореберное трехлучевое КТ3-7-1

Коромысло однореберное трехлучевое КТ3-7-1 предназначено для крепления трех проводов к изолирующим подвескам. Минимальная разрушающая нагрузка 70 кН. Масса коромысла 1,5 кг. Коромысло соответствует требованиям ТУ 3449-112-00111120-95.

Коромысла трехцепные балансирные типа 3КБ

Коромысла трехцепные балансирные типа 3КБ с одной точкой крепления применяются в изолирующих подвесках на линиях электропередачи. Коромысла балансирные 3КБ соответствуют требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм					Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	L	H	D	B	d	Разрушающая нагрузка, кН	Масса, кг
3КБ-21-1	400	665	26	17	16	210	25,8
3КБ-40-1	450	750	34	23	22	400	61,2
3КБ-45-1	450	753	36	26	25	450	65.8
3КБ-60-1	450	780	40	29	28	600	90,8
3КБ-90-1	900	1225	48	—	—	900	212
3КБ-90-2	450	850	48	38	36	900	108
3КБ-120-1	900	1230	60	—	—	1200	291
3КБ-120-3	600	940	60	42	40	1200	188
3КБ-180-2	1350	1830	70	—	—	1800	650
3КБ-180-4	900	1305	70	—	—	1800	429
3КБ-270-1	1350	2111	85	—	—	2700	945

Коромысла лучевые типа 2КЛ

Коромысло лучевое типа 2КЛ применяется для объединения двух цепей натяжной изолирующей подвески на линиях электропередачи. Коромысло соответствует требованиям ТУ 3449-112-00111120-95.

Марка коромысла	Размеры, мм							Разрушающая нагрузка, кН	Масса, кг
Марка коромысла	L	L₁	L₂	B	S	b	d	Разрушающая нагрузка, кН	Масса, кг
2КЛ-12/16-1	660	287	225	24	12	78	22	60	14,5
2КЛ-21-1	680	380	300	32	16	140	28	90	25,2

Коромысло лучевое типа 3КЛ-21-3

Коромысло лучевое типа 5КЛ-21-3 применяется для объединения трех цепей натяжной изолирующей подвески с помощью лучей коромысла. Разрушающая нагрузка 90 кН. Масса 49,0 кг. Соответствует требованиям ТУ 3449-112-00111120-95.

Коромысло лучевое типа 5КЛ-40-1

Коромысло лучевое 5КЛ-40-1 (вариант обозначения 5КЛ40-1)

Коромысло лучевое типа 5КЛ-40-1 применяется для объединения пяти цепей натяжной изолирующей подвески на линиях электропередачи. Минимальная разрушающая нагрузка 190 кН. Масса коромысла 149,0 кг. Коромысло соответствует требованием ТУ 349-112-00111120-95.

Коромысло лучевое типа 8КЛ-16-2

Коромысло лучевое типа 8КЛ-16-2 применяется для объединения восьми цепей натяжной изолирующей подвески на линиях электропередачи. Минимальная разрушающая нагрузка 75 кН. Масса коромысла 156,6 кг. Коромысло соответствует требованиям ТУ 3449-112-00111120-95.
